"가나안아트락 식생옹벽" 신규 등록 현황
첨부파일 없음 2022-07-11113관리자

가나안 아트락의 최근 신규 등록된 특허 입니다.

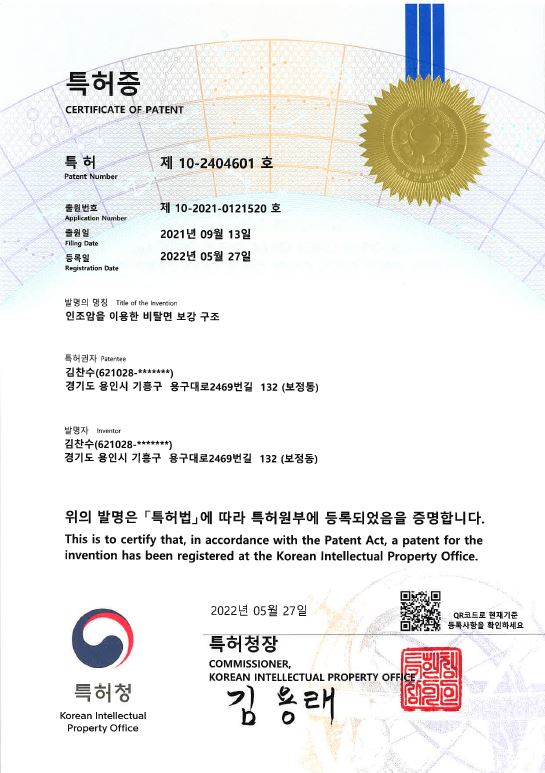

특허명 : 인조암을 이용한 비탈면 보강구조







-------------------------------------------------------------------------------------------------


1. 특허내용

건설현장의 단지조성공사 및 도로공사 현장에서 다수 발생하는 불안정한 비탈면과 좋지 않은 경관을

구조적으로 안정화시키면서 표면 경관을 개선시키는 인조암공법이며 시공은 7단계의 공정을 거쳐 시행

됩니다.

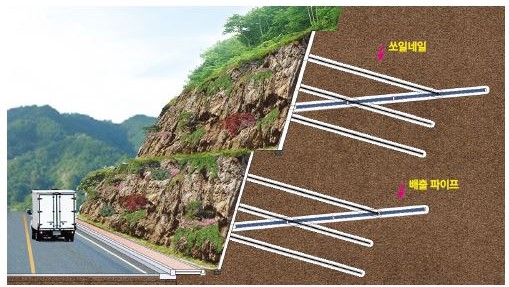

1단계 : 비탈면 구조물을 하부에서 받쳐주는 보강기초


2단계 : 안정화되지 않은 비탈면의 구조적 보완을 위해 동공작업 후 철근을 삽입하는 작업이며 비탈면을

         일체화 시키기 위해 설치하는 철근, 와이어메쉬 등을 연결 고정시키기 위한 쏘일네일 작업


3단계 : 비탈면의 골격을 형성하며 구조적 보완을 위해 비탈면 전단에 설치하는 이형철근


4단계 : 비탈면을 일체화시켜 구조적으로 보강하며 외부 세골이나 흘러내림을 보완하는 숏크리트 작업


5단계 : 비탈면 내부에 형성 될 수 있는 침투수를 배출시키는 배출 파이프


6단계 : 인조암의 형상으로 숏크리트 전단에 설치되는 조형인조암(내부 cage 설치)


7단계 : 식물을 식재할 수 있도록 조형인조암에 의해 형성되는 식재포트

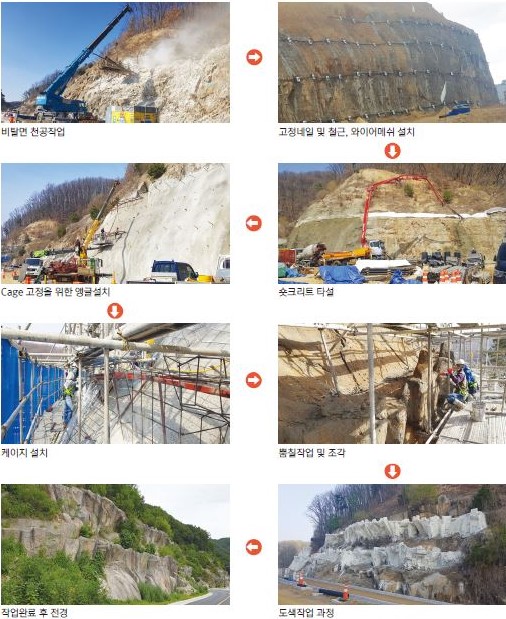

2. 시공순서

▣ 1단계 : 법면 지질 보강 작업

법면청소 → 쏘일레일 굴착, 삽입 → 철근, 와이어메쉬 설치 → 숏크리트타설


▣ 2단계 : 아트락 작업

법면 앵글 및 철골설치 → 인조암 조형 틀(cage) 제작 설치 → 구조용 뿜칠(1차)

→ 마감용 뿜칠(2차) → 마감면 암반조각 → 도색(Color) → 식재

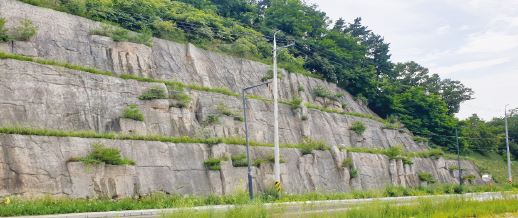

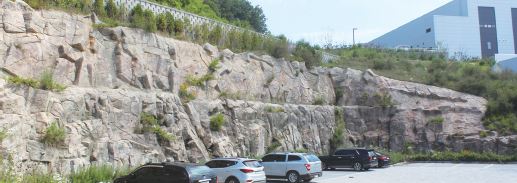

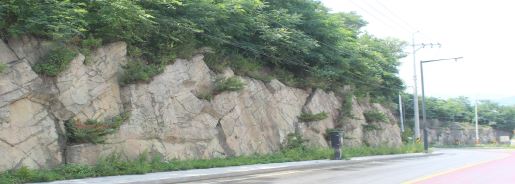

3. 시공사례
